Основные технологии прототипирования

• Изготовление прототипов с помощью 3-5 осевого фрезерования на станках с ЧПУ;
• Стереолитография (STL — stereolithography);
• Отверждение на твёрдом основании (SGC — Solid Ground Curing);
• Нанесение термопластов (FDM — Fused Deposition Modeling);
• Распыление термопластов (BPM — Ballistic Particle Manufacturing);
• Лазерное спекание порошков (SLS — Selective Laser Sintering);
• Моделирование при помощи склейки (LOM — Laminated Object Modeling);
• 3D печать;
• Комплект прототипов анализатора жидкости;
• Технология многосопельного моделирования (MJM Multi Jet Modeling).

Основное отличие перечисленных способов прототипирования состоит в прототипирующем материале и технологии его нанесения.

Преимущества прототипирования и 3D печати

• Функциональное тестирование изделий перед запуском в серийное производство;
• Высокая скорость получения опытного изделия;
• Оптимизация затрат при выпуске нового продукта на рынок;
• Наглядность, оценка эргономики и дизайна будущего изделия;
• Снижение затрат на НИОКР;
• Минимизация ручного труда и человеческого фактора;
• Проверка изделия на наличие конструкторских ошибок на стадии проектирования;
• В короткие сроки выбор оптимального варианта конструкции изделия;
• Значительное повышение гибкости производства;
• Повышение конкурентоспособности производства;
• Снижение себестоимости продукции, особенно для мелкосерийного производства;
• Сокращение сроков выхода на рынок новой продукции;
• Интеграция компьютерных технологий и систем САПР.

Технология быстрого прототипирования — RP технология

LOM - Laminated Object Manufacturing – послойное склеивание пленочных материалов, например, полимерной пленки или ламинированной бумаги с последующим формированиям («вырезанием») модели с помощью лазерного луча или режущим инструментом.

PolyJet – метод, впервые разработанный компанией Objet Geometries – нанесение фотополимера многосопловой головкой и отверждение слоя вспышкой ультрафиолетовой лампы.

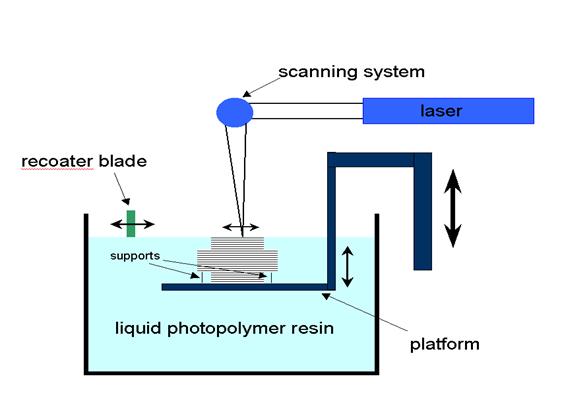

SLA - или SL, от Steriolithography Apparatus – стереолитография, способ получения моделей посредством отверждения тонкого слоя жидкого фотополимера лазерным лучом. Разработан фирмой 3D Systems.

SLM – Selective Laser Melting, послойное сплавление металла, процесс фирмы MCPHEK.

EBM – Electron Beam Melting, формирование слоя за счет расплавления порошкового материала пучком электронов.

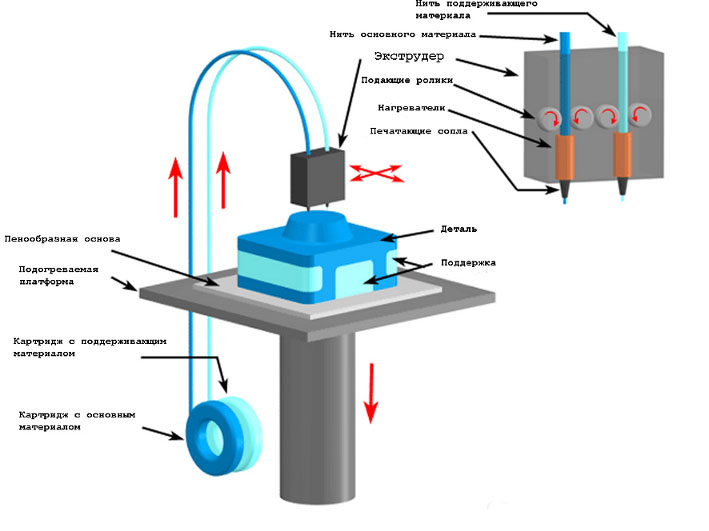

FDM - Fused Deposition Modeling, построение модели посредством послойной укладки полимерной нити.

Inkjet-техноглогия – технология нанесения связующего компонента или основного материала модели через форсунки или многоструйные головки по типу печатных принтеров. Разработана в Массачусетском Технологическом институте.

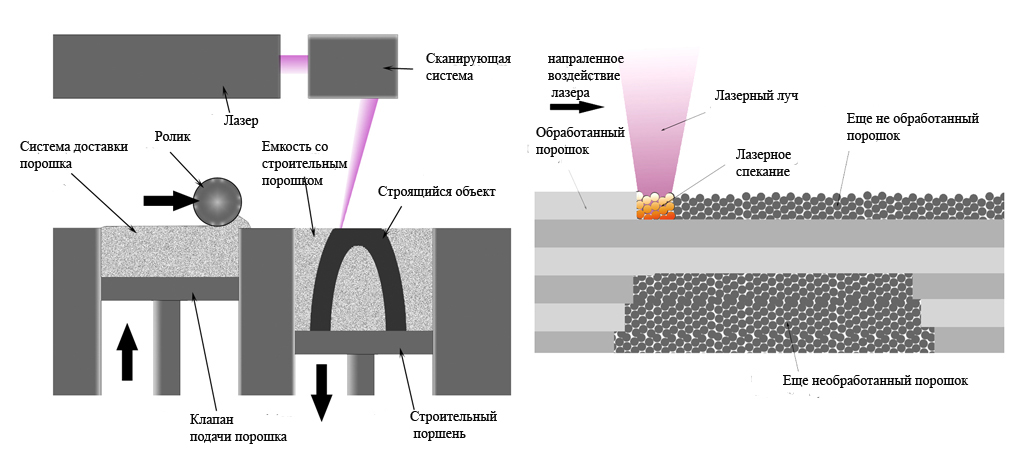

SLS - или LS, Selective Laser Sintering - послойное лазерное спекание, способ формирования модели послойным спеканием порошковых материалов, в отличие от SLA лазер используется не как источник света, а так источник тепла.

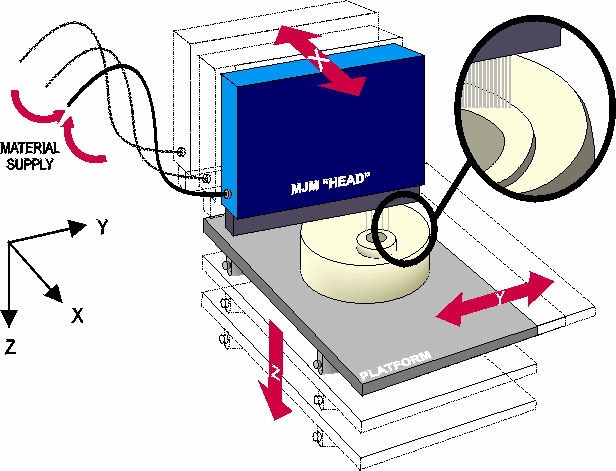

MJM - Multi Jet Modelling, построение модели путем нанесения расплавленного материала, например, воска с помощью многоструйных головок по типу струйных принтеров.

Словарь терминов

1. Быстрое прототипирование (Rapid Prototyping) - создание (синтез) моделей (макетов) деталей из различных материалов с помощью специальных технологий.
2. Прототипы – модели (макеты) деталей, созданные с применением RP технологий.
3. Литье– Casting (литье пластмасс) – изготовление пластмассовых изделий с помощью технологий литья.
4. Силикон(силиконовые формы) – силиконовая резина, силиконовый компаунд, используемый при изготовлении силиконовых форм, литье в силиконовые формы.
5.  Литье в силиконовые формы – технология изготовления пластмассовых изделий методом литья в формы из силиконовой резины.
6. Реактопласты – двухкомпонентные полиуретановые и др. полимеры, используемые в производстве пластмасс
7. Полиуретан – двухкомпонентный реактопласт (полиуретановые смолы) холодного и (или) горячего отверждения. Используется в производстве пластмасс методом литья в вакууме или под давлением.
8. Стереолитография – STL-модели – технология изготовления макетов деталей (прототипов) методом послойной фотополимеризации фотополимера в STL –установке
9. Литье в силиконовые формы в вакууме – технология изготовления пластмассовых изделий методом литья в формы из силиконовой резины
10. 3D–дизайн – разработка изделий и конструкторской документации с помощью трехмерных инженерных редакторов
11. Стойкость форм – стойкость силиконовой оснастки при изготовлении деталей методом литья в силикон
12. Доработка прототипов – финишная (чистовая) обработка макетов изделий, изготовленных по RP – технологии с целью получения требуемого качества и фактуры лицевых поверхностей конечных изделий
